1. TV LCD Sharp Aquos "LC-32L4071" Mode K, No SignalGejala : TV LCD merk Sharp Aquos 32" inch kali ini mengalami masalah kerusakan pada sistem penerimaan sinyal yang mana tidak ada satupun siaran TV yang bisa diterima. Kita coba untuk memprogram ulang secara otomatis, hasilnya tetap saja sama hanya raster saja yang nampak pada layar tampilanya.
Model TV LCD Sharp
Penyebab : Dimanakah letak masalahnya? segera kita cari tahu:
Penerimaan siaran TV selalu memakai Tuner sebagai medianya, apakah pada TV LCD ini kerusakan ada pada Tuner-nya?
Untuk memastikanya kita harus melihat proses tuning dan mengamati pergerakan tegangan tuning pada Tuner. Caranya yaitu dengan memakai multitester dengan batas ukur DC 50 volt, kemudian tempelkan probe warna Merah pada kaki Tuner no.7 dari sebelah kiri, biar mudah dapat dilihat pada gambar berikut:
Disini kita melihat adanya tegangan pada tuning yaitu dari 0 sampai 32 volt, jadi sudah dipastikan tuner tidak bermasalah atau tidak mengalami kerusakan. Pada layar monitor TV LCD kita melihat adanya huruf K yang ada pada pojok atas sebelah kiri, ini mungkin penyebabnya yang membuat TV tidak dapat menerima siaran.
Dan ternyata memang benar data setting mengalami perubahan, pada bagian AGC-nya. Parameter option kita mendapati angka 255 untuk AGC, Sekarang kita coba merubahnya menjadi angka 9 kemudian kita coba hidupkan LCD-nya, Hasilnya Clinggg TV LCD Sharp sudah bisa menerima siaran lagi.
Mode K Bagaimana Untuk Menghilangkanya?
Untuk ini kita dapat memakai kode tombol VOL (-) dengan tombol input (source) pada Panel control TV secara bersamaan tapi sebelumnya TV LCD harus dalam posisi mati. Jadi kita tekan dulu kedua tombol, setelah itu barulah kita hidupkan TV LCD nya.
Bagaimana Untuk Membuka Parameter Mode K?
Untuk ini kita tekan tombol Vol (-) dengan Program (-) pada panel control TV secara bersamaan kemudian baru hidupkan TV LCD, nantinya akan tampil service menunya.
Permasalahan yang timbul bila Mode K lagi ON? Apabila kita mencoba fungsi Reset dalam menu, hasil yang kita dapatkan Suara tidak bekerja dengan normal.
Bila kita tekan tombol volume suara yang keluar langsung besar atau hanya 3 pilihan suara yaitu kecil - sedang - besar. Untuk mengembalikan seperti semula kita harus menghilangkan Mode K-nya
Kesimpulan: Solusi untuk mengatasi permasalahan seperti ini yaitu dengan merubah data setting AGC-nya.
2. TV LCD Sharp Aquos "LC-32M400M-BK" lampu indikator hanya kedi-kedip
Gejala : TV LCD Sharp Aquos LC-32M400M-BK bila kita berikan aliran listrik hanya terlihat lampu indikatornya saja yang berkedip-kedip, Kita coba tekan tombol power hasilnya sama sekali tidak ada tampilan gambar apalagi suara.
Solusi : Lampu indikator yang terlihat kedip-kedip pada saat kita berikan aliran listrik sekilas memberi pemikiran kemungkinan adanya masalah kerusakan pada bagian PSU (Power Supply Unit),
Ada indikasi bahwa tegangan output pada kondisi tidak stabil. Setelah kita lepaskan casing bagian belakang dengan jelas kita lihat rangkaian PSU dengan kondisi komponen yang masih bagus, titik ada pada Filter Kapasitor.
- Tahap lanjutan yang dapat kita lakukan adalah dengan membuka servis menu kemungkinan ada error sehingga terjadi kasus kerusakan semacam ini.
Untuk cara membuka service menu atau mode K adalah:
- Matikan atau lepaskan aliran listriknya.
- Tekan tombol VOL (-) serta Input pada panel control TV
- Nyalakan TV.
Setelah kita selesai melakukan langkah tersebut kini lampu indikator sudah tidak kedip-kedip lagi dan TV LCD Sharp sudah dapat hidup, Tetapi setelah kita matikan lewat Remote Control atau lewat Panel TV semuanya kembali seperti semua yaitu kedip-kedip lagi lampu indikatornya.
Jadi semakin jelas ada masalah pada data setting, maka dari itu kita coba restore TV nya dengan cara sebagai berikut:
Dalam posisi mode K tekan tombol VOL (-) dan Channel (-) pada Panel TV, nantinya akan keluar menu atau pilihan, Setelah tampilan pilihan kedua yaitu area (asia) tekan tombol ok pada Remote Control dan kita coba hidupkan kembali hasilnya semuanya sudah kembali dengan normal.
Ada sedikit perbedaan dari model yang sebelumnya, biasanya kalau pada posisi K bila kita matikan TV LCD nya akan tetap tampil bila kita hidupkan kembali TV LCD nya. Untuk jenis ini tidak berlaku. Bila mode K sudah kita buka maka dengan kita mematikan TV LCD nya maka mode K akan hilang dengan sendirinya atau tidak tampil lagi.
* Kesimpulan: solusi untuk mengatasi masalah seperti ini yaitu dengan cara me-restore data settinganya
3. TV LCD Sharp Aquos "LC-32A391"
Gejala : Pada mode AV (AV5) tidak keluar gambar, tetapi suara normal.
Solusi : Buka data service TV Sharp, sebelum menyalakan TV tekan 2 tombol Channel (+) dan VOL (-) bersamaan,
Kemudian baru Nyalakan TV sambil tekan kedua tombol tadi secara bersamaan tahan sampai tampil Service Mode. Hanya untuk masuk ke service mode TV aquos ini beda dengan TV sharp yang CRT caranya sebagai berikut:
Cabut kabel power dari stopkontak
Tekan tombol VOL (-) dan tombol input pada TV, kemudian colok kabel ke stopkontak, tahan sampai ada tanda "K" muncul pada pojok kiri atas layar. Lepaskan tekanan pada tombol VOL (-) dan tombol input tadi. Tekan VOL (-) dan Channel (+), service menu akan ditampilkan.
Ingat hati-hati dalam mengatur settingan, jangan merubah sesuatu yang tidak dimengerti atau tidak penting karena kesalahan pengaturan bisa membuat TV mati.
4. TV LCD Sharp Aquos 32 inchByar-pet 3x kemudian kembali stanby
Gejala : TV LCD Sharp Aquos 32"
Kalau dihidupkan raster hidup-mati byar-pet 3x lalu kembali mati stanby dengan LED indikator warna Merah menyala. Dan apabila tombol power ditekan maka kejadian sama selalu terulang lagi, jadi bukan mati protek.
Analisa :
Pada tipe ini board inverter menjadi satu dengan board power supply. Pemeriksaan secara visual maupun memakai esr-meter tidak menemukan adanya elco yang menggelembung atau sudah rusak. Begitu juga pemeriksaan tegangan-tegangan pada bagian Power Supply tidak menemukan masalah. Cek tegangan pada konektor "inverter ON-OFF" selalu tetap pada posisi "H" tidak berubah walaupun lampu backlight mati-hidup.
Coba di cut jalur "error" pada bagian Inverter atau mungkin Lampu backlight ada yang bermasalah. Pemeriksaan Bagian Inverter dan lampu Backlight:
Pada saat backlight menyala, tegangan pada output trafo inverter hampir sama semuanya. Buka pada bagian depan untuk melihat Nyala lampu backlight. Semua nampak nyala normal dan tidak ada tanda-tanda pada salah satu lampu yang gosong atau kedip. Kesimpulan masalah kali ini pasti pada bagian sirkit Inverter, namun bukan karena protek
Solusi :

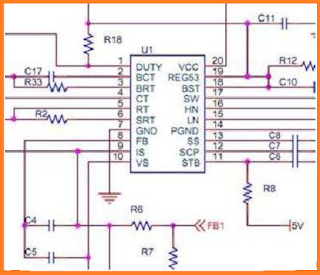

Kecurigaan kami ada pada IC Inverter driver BD9883. Namununtuk mengukur tegangan-tegangan pada kaki-kaki IC tersebut tidak memungkinkan karena berada pada bagian bawah board. Maka dari itu kami memiliki ide cara untuk mengukur tegangan-tegangan tersebut. Pada setiap kaki komponen yang ingin kami ukur tegangan, kami pasang dengan men-solder sebuah kabel panjang secukupnya saja, maksudnya yaitu biar nanti tegangannya dapat diukur pada ujung kabel satunya lagi.
Pada saat semua kabel sudah tersolder dan pesawat kami coba, ternyata pesawat sudah "bagus" dengan sendirinya sebelum kami mencoba mengukur tegangan-teganganya.
Tidak tahu kenapa, mungkin karena solderan-solderan kabel pada kaki-kaki IC maka semuanya jadi beres, walaupun kali ini masih menyisakan tanda tanya. Jangan-jangan nanti masalah kambuh lagi. Butuhwaktu test yang lama, untuk memastikan masalah tidak kambuh lagi, jadi kami beri garansi lebih.
No. pin kaki-kaki yang kami beri kabel rencananya akan kami ukur.
- No.1 DUTY = kontrol on-off (dari main-board)
- No.8 FB = menerima umpan balik (feedback) dari lampu backlight untuk mengatur biar nyala inverter tetap stabil
- No.9 IS = menerima umpan balik (feedback) dari lampu inverter sebagai OCP (over current protector)
- No.10 VS = menerima umpan balik (feedback) dari lampu inverter sebagai OVP (over voltage protector)
- No. 11 STB = kontrol stand-by (dari main-board) Hasil pengukuaran pada saat lampu backlight menyala normal pada kaki BD9883 :
- DUTY = 2v
- FB = 1v
- IS = 0v
- VS = 1v
- STB =3v
5. TV LCD Sharp Alexander 22 Inch Model LC22L10
TV mau hidup sebentar kemudian mati.
Gejala :
Apabila dinyalakan (LED nyala hijau) dan raster menyala sebentar, lalu terus mati sendiri dan lampu LED menyala Merah. Apabila tombol power ditekan lagi, maka kejadian seperti diatas akan berulang lagi. Selalu diulang 3 sampai 4 kali akhirnya pesawat akan mati protek dan LED Merah kedip-kedip 2x secara berulang. Pesawat baru akan bisa dihidupkan lagi setelah colokan listrik dilepas terlebih dahulu.
Solusi :
LED Merah kedip 2x kalau TV LCD Sharp hal ini menunjukkan masalah pada bagian Inverter.
Pada saat backlight menyala coba lakukan pengukuran tegangan-tegangan pada kapasitor output tegangan tinggi setiap trafo inverter (ada 4 buah output). Pengukuran dilakukan pada komponen Kapasitor milar yang berhubungan dengan pin-1 Dioda D8 seperti pada contoh gambar dibawah.
Peringatan: JANGAN melakukan pengukuran pada Pin-4 Trafo Inverter atau Pin-1 CN2 Konektor lampu backlight, Sebab tegangan sangat tinggi!! Dan ternyata hasilnya ada salah satu trafo tegangannya yang lebih rendah dibanding dengan ke-3 trafo lainnya. Pada trafo yang bermasalah pada saat mencoba ukur Resistansinya pada pin-3/4, ternyata lebih besar bila dibandingkan dengan ke-3 trafo lainnya.
Pada kasus ini kami mencoba meputus jalur ERROR dari PCB Inverter ke Main-PCB (posisi ada pada kabel konektor yang dekat ground), Dan ternyata pesawat bisa hidup terus, juga ada suara dan lampu led tetap nyala hijau terus, namun lampu backlight tetap mati lagi sehingga raster menjadi gelap.
Kesimpulan : Masalah disebabkan karena kerusakan pada salah satu trafo inverter yang membuat berlebihan arus atau Over Current Protek (OCP).
6. TV LCD Sharp LC32M4071Gejala :
Kerusakan tidak ada suara, tapi gambar tampil bagus
Solusi :
Disebabkan tegangan AC DET turun. Normal sekitar 3v
Penyebab karena kerusakan pada komponen Transistor pada sirkit AC det pada modul power supply.
Sirkit AC det bisa dilacak pada modul power supply dimana terdapat potocoupler yang arahnya berbeda dengan potocoupler lainnya, maksudnya yaitu arahnya dari bagian primer ke sekunder.
7. TV LCD Sharp muncul tulisan K123 pada layar.Gejala :
- TV tidak terima siaran. bila di auto-search bisa menerima gambar, namun tidak bisa dimemori.
- Tombol volume kalau ditekan akan langsung besar dan meloncat setengah atau maksimum.
Hal seperti ini biasanya disebabkan karena data error pada EEPROMnya.
Solusi :
- Cabut colokan listrik yang dari TV.
- Tekan dan tahan bersamaan tombol Channel (-) dan VOL (-) pada panel TV (untuk masuk service mode)
- Tombol tetap ditekan kemudian pasang colokan listrik dan tunggu sampai TV menyala - baru tombol dilepas
- Akan tampak kode diskripsi dan juga angka nilai.
- Pakai Remote Control untuk merubah nilai diskripsi dengan menekan angka “0” sebanyak 3 kali.
- Tekan-tekan tombol Channel (+) sampai keluar tulisan “INIT TV”.
- Tekan tombol Channel (+) maka data akan di-reset. Dan tulisan K123 akan hilang.
- Matikan TV dengan menekan tombol “power”.
Solusi 2 :
Setelah masuk service mode.
Tekan-tekan tombol Channel (+) .
Sampai keluar tulisan “HERCULES” atau “COPERNICUS”. Rubah nilai data dari “0” menjadi “1” memakai tombol VOL (+), maka tulisan K123 akan hilang Matikan TV dengan tombol “power”.
8. TV Sharp Model 32LE240
Setelah dicolokan listrik LED indikator Merah hanya kedip-kedip dengan jeda sekitar 1 detik.
- Pertama coba flash bios dulu dan hasilnya sama saja.
- Kedua coba masuk sermod : tekan bersamaan tombol panel INPUT dan VOL (-) lalu colokkan listrik indikator bisa nyala hijau tetapi layar tetap gelap.
Curiga karena lampu backlight tidak nyala.
Cek pada bagian Inverter dan ketemu sebuah dioda ada yang short. Ulangi lagi masuk sermod dan sekarang layar bisa nyala lalu ada tampilan huruf “K” Jadi teringat kalau TV Sharp backlight tidak menyala selanjutnya coba dihidupkan berulang-ulang, bila kalau dicoba sampai 5x akan menyebabkan “error lampu”, dan akibatnya “pesawat tidak bisa dihidupkan”.
“Error lamp” harus di matikan dulu, biar pesawat bisa normal lagi. Sudahdapat masuk service mode sampai muncul huruf “K” tapi untuk kelanjutannya bingung atau lupa sehingga berulang-ulang setelah pesawat bisa menyala masuk service mode, pesawat selalu mati sendiri lagi (kesasar yang ke 2)
Kemudian coba buka buku catatan : dan akhirnya ketemu rumusnya setelah muncul huruf “K”, kemudian seharusnya segera tekan tombol panel “Chanel (-) dan VOL (-)” secara bersamaan, dan akhirnya pesawat dapat menyala terus. Maka akan muncul pilihan OPTION Pilih OPTION halaman 9/10 dengan menekan tombol “Cursor ” Dari situ akan ketemu pilihan item “L err stop” dengan nilai data “0” pilih dengan tombol Channel () dan Rubah data “0” menjadi “1” Atau “Err reset” dengan data “off” diganti menjadi data “on” kemudian tekan “enter” Matikanpesawat, lalu hidupkan lagi dan pesawat kembali normal, beres dah.
Lewat Service mode akan bisa dilihat bila Inverter pernah error sampai 5x, kelimanya dihilangkan atau direset.
9. TV LCD Sharp LC-22L10M-GYFungsi key error
Gejala :
Pada saat saya coba hidupkan ” terkadang mau hidup dan terkadang juga tidak mau, saat TV mau hidup saya perhatikan ada tampilan gambar dan suara normal namun terlihat dilayar LCD OSD berubah-rubah pilihannya.
Model LCD SHARP:
Solusi :
Keypad panel menjadi fungsi yang sangat penting dalam proses navigasi, perubahan parameter berada pada bagian ini, dan menjadi induk apabila Remote Control rusak.
Permasalahan yang dialami TV LCD Sharp ini berada pada bagian ini dan untuk mengetahui komponen apakah yang mengalami kerusakan saya coba periksa switch panel.
Switch panel ada beberapa buah dan untuk memudahkan saya pakai multitester dengan batas ukur 1K? Kedua probe tester saya hubungkan pada area kaki switch, masing-masing satu dan saya dapatkan adanya resistansi 22K?.
Rupanya ada yang short didalam switch dan untuk memudahkan switch mana yang bermasalah short saya pakai solder (panaskan via kaki switch)
Gambar mainboard unit:
Resistansi 22 k? yang kami dapatkan ini sudah terlepas dari sistem rangkaian MCU ( maksudnya sudah kami lepaskan sebab sistemnya memakai soket ). Tampilan mainboard nampak pada gambar diatas. Switch yang rusak ternyata untuk power (standby) ketahuan setelah saya panaskan kaki switch tersebut resistansi 22 k? langsung menghilang.
Segera saya lepaskan switch yang sudah rusak dan saya ganti dengan switch baru standar (kaki 4 yang sudah saya potong jadi 2). Setelah selesai saya coba dan hidupkan hasilnya sistem keypad sudah kembali normal.
Gambar model switch :
10. PSU TV LCD Sharp Aquos pakai gacun Gejala :
PSU ( power supply unit ) yang sedang kami coba perbaiki, kali ini milik TV LCD Sharp AQUOS 32 dengan kerusakan tidak ada tegangan output ( Output Trouble ).
Tegangan jala-jala setelah diperiksa terukur normal yaitu 310 volt kurang-lebih dan komponen Transistor FET untuk switching final juga pada kondisi masih baik, Dan dari hasil diagnosa cek sana-sini akhirnya kami hasilkan IC driver ada yang mengalami masalah kerusakan yaitu pada type FAN6754MR.
Solusi : Terkadang kami mengganti ic yang sudah rusak dengan versi yang sama, hanya saja untuk kali ini saya menggantinnya dengan media driver lain yaitu dengan memakai GACUN.
Cara ini saya pakai karena ic tersebut masih dalam perjalanan pengiriman (kami sedang order via online) sedangkan yang punya TV minta cepat-cepat diperbaiki.
Untuk mendapatkan hasil terbaik maka saat memakai driver GACUN harus di lakukan sedikit perubahan yaitu pada porsi instalasinya, kabel standar yang sudah ada yaitu :
Merah ( untuk kolektor trafo )
Hitam ( untuk ground trafo )
Biru ( untuk sistem feedback tegangan output )Disini kami modifikasi 1 jalur untuk supply tegangan 24 volt yang mana tegangan ini saya ambil dari supply yang ada pada mainboard PSU asli kemudian tegangan 24 volt ini saya hubungkan ke rangkaian GACUN ( B+ ).
Ada komponen yang harus dilepaskan yaitu dioda 4148 dan dioda ini terhubung dari trafo kecil yang ada pada rangkaian GACUN, posisi persisnya bisa lihat pada gambar berikut ini:
Setelah dilepaskan dioda tersebut selanjutnya kami pasangkan kabel penghubung yang dari Gacun ke mainboard PSU utama, tampilan komplit setelah semua terpasang :
Rangkaian Gacun yang sudah lengkap dengan Transistor fet jadi kami lepaskan Transistor FET asli bawaan mainboard PSU supaya penempatan kabel warna merah dapat kami letakan pada area ini berikut kabel warna hitam. Untuk kabel warna biru kami letakan pada kaki Optocoupler dan B-UP 24 volt persis letaknya dengan Otocopler, untuk detailnya dapat dilihat pada gambar diatas .
Saatnya untuk pengujian, dan akhirnya hasil yang saya dapatkan PSU sudah berfungsi dengan baik. Tegangan out pada saat posisi standby terukur 7 volt dan pada saat ON terukur 13 volt. Selesai sudah perbaikan yang saya lakukan kali ini, semuanya berjalan dengan cukup lancar sesuai dengan yang saya inginkan.
